SIMULASI RANGKAIAN FORWARD REFERSE DENGAN SIMURELAY DI HP ANDROID

Simurelay adalah simulator untuk membantu Anda merancang sistem elektromekanis. Ini memungkinkan untuk membuat banyak diagram kelistrikan dengan menggunakan komponen dasar yang tersedia seperti relai, sakelar, tombol, kontaktor, pengatur waktu, motor .

Pada tulisan kali ini khusus membahas simurelay untuk rangkaian forward referse motor listrik 3 fasa.

KODE RANGKAIAN FORWARD REFERSE PADA SIMURELAY

KODE

KETERANGAN

KODE

KETERANGAN

LI

FASA R

S1

PB. OFF

L2

FASA S

S2

PB. ON FORWARD

L3

FASA T

S3

PB. ON REFERSE

Q1

MCB 3 FASA

H1

LAMPU HIJAU

Q2

MCB 1 FASA

H2

LAMPU MERAH

PE

PENTANAHAN

H3

LAMPU KUNING

N

NOL

KM1

KONTAKTOR MAGNET 1

F1

TOR

KM2

KONTAKTOR MAGNET 2





M1

MOTOR LISTRIK 3 FASA



VIDEO PEMBUATAN RANGKAIAN DAYA


GAMBAR RANGKAIAN DAYA FORWARD REFERSE


VIDEO PEMBUATAN RANGKAIAN KONTROL FORWARD



VIDEO PENGUJIAN RANGKAIAN FORWARD DENGAN LAMPU HIJAU

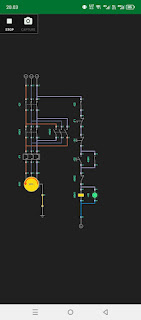

GAMBAR RANGKAIAN KONTROL FORWARD DENGAN LAMPU INDIKATOR HIJAU


VIDOE PEMBUATAN RANGKAIAN KONTROL REFERSE



PEMBUATAN RANGKAIAN LAMPU INDIKATOR KUNING


GAMBAR RANGKAIAN INDIKATOR LAMPU KUNING ( TOR BEKERJA)


VIDEO PENGUJIAN RANGKAIAN FORWARD REFERSE ( FULL)


GAMBAR RANGKAIAN FORWARD REFERSE (FULL) DENGAN SIMURELAY
